Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| Làm nổi bật: | Lòng lốp dây đai hẹn giờ,Vòng đai kịp thời bằng nhôm anodized,răng trapezoidal dây đai đạp thời gian |
||
L Series Anodized nhôm trapezoidal răng dây đai thời gian ròng
Timing Belt Pulley thường được làm bằng thép 45 #, hợp kim nhôm, sắt đúc, nhôm đúc, đồng và các vật liệu khác.Các lỗ bên trong có sẵn dưới dạng vòngCác phương pháp xử lý bề mặt bao gồm oxy hóa tự nhiên, làm đen, kẽm, kẽm màu và làm tắt tần số cao.
Là một cơ chế để truyền công suất xoay được tạo ra bởi động cơ, các vít đồng bộ và dây đai đồng bộ thường được sử dụng rộng rãi trong thiết kế.Các chức năng truyền và truyền đạt được đạt được thông qua sự tham gia giữa vòng bi và răng dây đai hẹn giờ.
Vòng đệm đai hẹn giờ răng hình chảo là loại được sử dụng rộng rãi nhất và được chia thành nhiều loạt:
Dòng MXL/XXL/XL/L/H/XH/XXH, Dòng T2.5/T5/T10/T20.
Các thông số kỹ thuật:
|
Loại |
bw |
hg |
Y+1,5° |
rb |
rt |
2k |
|
MXL |
0.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
1.14±0.05 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
L |
3.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
H |
4.19±0.13 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
7.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
Đặc điểm:
1. Định vị chính xác: Thiết kế răng của dây đai đệm thời gian răng trapezoidal có nguồn gốc từ bánh răng, có thể cung cấp khả năng định vị chính xác.Điều này làm cho chúng rất hữu ích trong các ứng dụng đòi hỏi truyền và định vị chính xác, chẳng hạn như máy công cụ, máy dệt may, thiết bị gia dụng, thiết bị thương mại, và hộp số trục cam trong động cơ.
2. Chuyển hiệu quả: Đèn đai đo thời gian răng trapezoidal phù hợp với hình dạng răng của dây đai đo thời gian để cung cấp răng tích cực, tương tự như một dây chuyền hoặc truyền bánh răng.Sự chuyển động về phía trước này có thể cung cấp hiệu quả truyền tải cao hơn và giảm mất năng lượng.
3Giảm trượt và trở lại đột quỵ: Thiết kế răng của dây đai đệm thời gian răng trapezoidal có thể giảm hiệu quả trượt và trở lại đột quỵ.Điều này có nghĩa là trong các ứng dụng với tốc độ cao và thay đổi mô-men xoắn lớn, dây đai đệm thời gian răng trapezoidal có thể cung cấp hiệu suất truyền ổn định và đáng tin cậy hơn.
4Khả năng truyền mô-men xoắn cao: Thiết kế của răng trapezoidal thời gian pulley cho phép nó chịu được truyền mô-men xoắn cao.Điều này làm cho chúng lý tưởng cho các ứng dụng yêu cầu công suất mô-men xoắn cao, chẳng hạn như máy móc công nghiệp và động cơ ô tô.
5. Sự sẵn có rộng rãi: Máy đạp thời gian răng trapezoidal có một loạt các thông số kỹ thuật răng, bao gồm MXL, XL, L, H, XH, XXH và các thông số kỹ thuật khác.Điều này làm cho trapezoidal răng pulleys đồng bộ rất phổ biến trên thị trường và dễ dàng có sẵn.

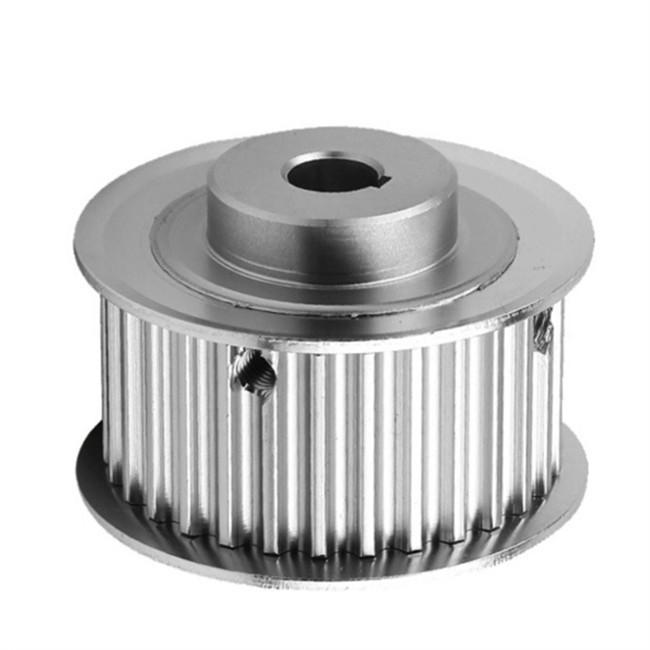

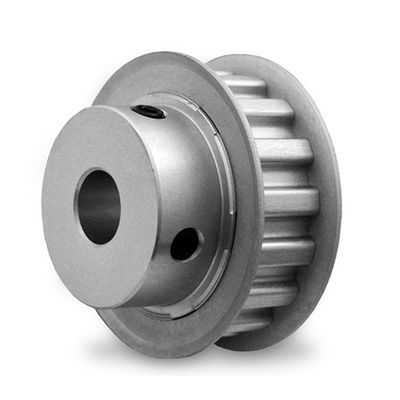

Hình ảnh tham khảo:
