Đường dây sản xuất giấy kraft hình dạng dài hai lần 100-500m/min

Dây chuyền sản xuất nhiều xi lanh định hình dài đôi, dây chuyền sản xuất giấy kraft

Ứng dụng:

Chủ yếu được sử dụng để làm giấy Kraft, giấy gợn sóng, giấy lót, thùng giấy, v.v.

Dòng công nghệ thiết bị:

Hộp đầu đệm khí --- dây đôi (lớp trên và dây đế) --- Máy ép trước cắt 750/φ800 --- φ1320 máy ép cuộn jumbo nỉ đôi --- φ1320 máy ép cuộn jumbo nỉ đôi --- sấy phía trước: 20 bộ máy sấy Φ1800mm (sắp xếp là 6+8+8)--- φ800/φ800 máy định cỡ --- phần sấy khô phía sau: 6 bộ Máy sấy Φ1800mm (6) --- lịch cứng cuộn đôi --- B / M (vị trí dành riêng) --- máy quay trống kiểu cuộn ngang.

• Thông số kỹ thuật chính
• 1.1thông số kỹ thuật

Sản phẩm giấy: Giấy Kraft, Giấy lót thử nghiệm

Trọng lượng cơ bản: 110～150 g/m2

Tính trọng lượng cơ sở: 112g/m2

Chiều rộng cắt: 3600mm

Chiều rộng cuộn: 3350mm

Chiều rộng dây: 3800mm

Tốc độ vòi phun: 3650mm

Tốc độ làm việc: 300m/phút

Tốc độ thiết kế: 350m/phút

Tốc độ bò: 25m/phút

Công suất danh nghĩa: 68t/ngày (112gsm, 150m/phút, 3300mm, hiệu suất 100%)

Máy đo: 4350mm

Loại ổ đĩa: Ổ đĩa chuyển đổi tần số AC

Bố trí: bố trí một lớp, máy thuận tay phải (đứng ở máy cuộn và nhìn về hướng máy, mặt truyền động ở phía bên phải)

1.2 điều kiện công nghệ 1.2.1 Tỷ lệ bột giấy

Lớp trên cùng: % bột giấy

Lớp cơ sở: % bột giấy

1.2.2 Cấu trúc giấy và độ đồng nhất của bột giấy

Lớp trên cùng: 40～60g/m2 Độ đặc của bột giấy:0,3～0,6%

Lớp nền: 70～90g/m2 Độ đặc của bột giấy:0,5～1,0%

1.2.3 thông số công nghệ giấy

Độ khô khi ép: ≥22%

Độ khô vào máy sấy: ≥44%

Độ khô khi vào máy hồ: 92%

Độ khô ngoài định cỡ của máy: 65~70%

Số lượng keo định cỡ: 2,5 ~ 3g/m²(mỗi bề mặt), hàm lượng chất rắn keo: 8 ~ 12%

Độ khô của giấy thành phẩm: 92%

Tỷ lệ thu hẹp theo chiều ngang (trung bình): ≤4%

Độ ẩm ngang: ≤±7,5%

Thâm hụt ngữ pháp theo chiều ngang: ≤ ± 1,0%

Độ khô khi mỗi lớp giấy tái tổ hợp: ≥12%

1.3 độ căng của lớp lót của dây và nỉ

Dây định hình 8kN/m 7kN/m

nỉ 5kN/m 4kN/m

dây khô 5kN/m 3kN/m

1.4 yêu cầu về nước, điện, hơi nước và khí nén 1.4.1 nước ngọt và nước trong

Yêu cầu: nguyên chất, không màu, đã loại bỏ cát.

Áp suất: 3MPa, 0,4MPa hai loại

Van PH: 6-8

1.4.2 nguồn điện

Điện áp động cơ: 380/220±5%

Điện áp điều khiển: 24V

Tần số: 50HZ±1%

1.4.3

Áp suất hơi: Tối đa. Áp suất làm việc của máy sấy: 0,5MPa

1.4.4 Hệ thống thủy lực

Áp suất danh nghĩa: 16Mpa

Đặt áp suất làm việc: 14Mpa

Độ chính xác của dầu lọc: 20μm

Cung cấp nhiệt độ dầu: ≤30oC

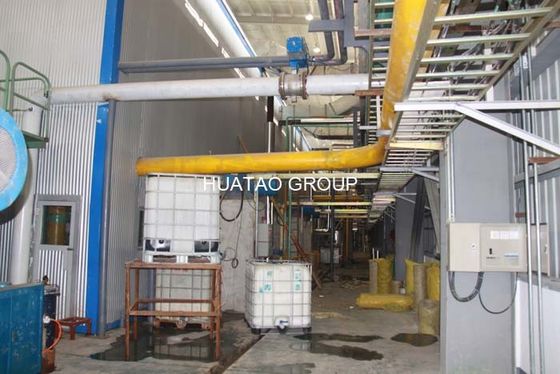

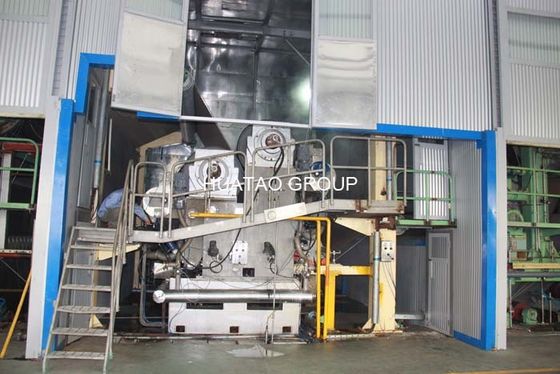

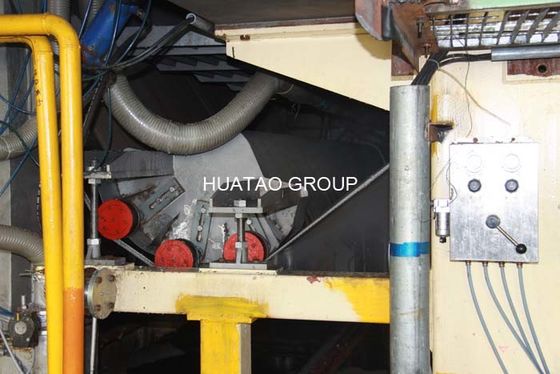

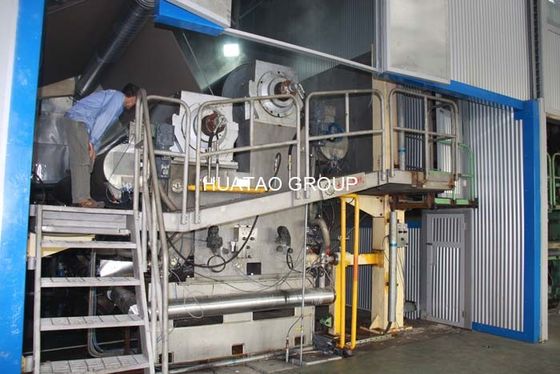

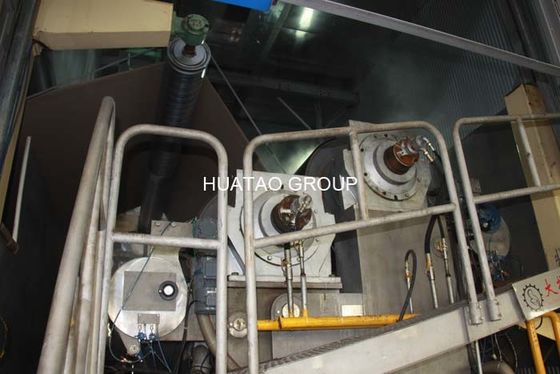

Hình ảnh:
