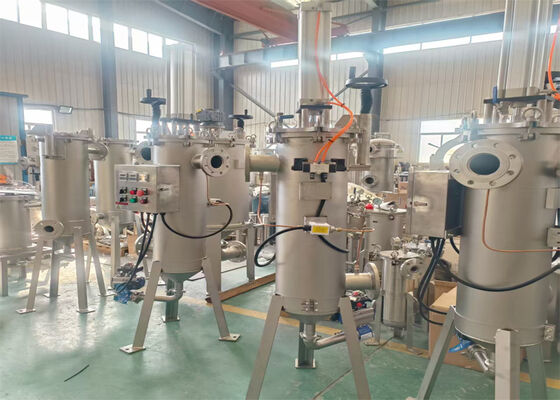

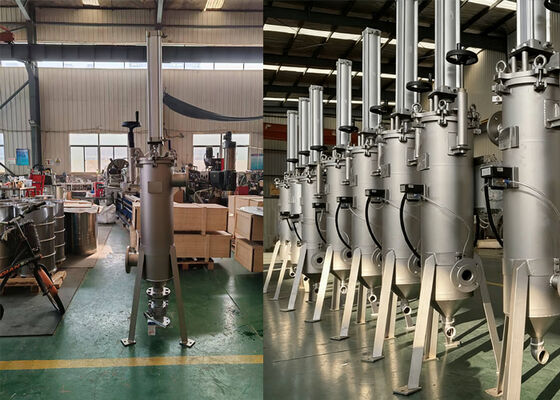

Bộ lọc tự làm sạch loại khí nén dành cho công nghiệp chống cháy nổ



Bộ lọc tự làm sạch bằng gạt cơ khí loại khí nén là một bộ lọc hiệu suất cao. Nó sử dụng cấu trúc gạt cơ khí để tự động làm sạch các hạt bẩn khỏi thành bên trong của lõi lọc và cho phép lọc liên tục trên đường ống. Được phát triển chủ yếu cho các điều kiện làm việc có độ nhớt cao, nó có thể xử lý độ nhớt chất lỏng lên đến 800.000 mPa·s, với độ chính xác lọc từ 50 đến 1500 micron. Thiết bị lọc chất lỏng chính xác bằng cách nhanh chóng gạt bỏ cặn bẩn khỏi bề mặt lõi lọc để loại bỏ hiệu quả một lượng lớn tạp chất, làm cho nó trở nên hoàn hảo cho việc lọc nước và các loại chất lỏng có độ nhớt khác nhau.



[Chế độ lọc ]

Chất lỏng đi vào qua cửa nạp. Một lưỡi gạt dạng đĩa được lò xo ép chặt vào bề mặt bên trong của phần tử lọc, nằm ở đầu trên của nó. Chất lỏng đi qua lưỡi gạt và chảy ra ngoài từ bề mặt bên trong của phần tử lọc; tạp chất bị giữ lại trên bề mặt bên trong này, trong khi chất lỏng đã lọc thoát ra qua cửa xả. Theo thời gian, tạp chất tích tụ dần và áp suất chênh lệch tăng lên; do đó, phần tử lọc được làm sạch khi đạt đến ngưỡng áp suất chênh lệch đã đặt trước hoặc theo các khoảng thời gian đã lên lịch.



[Chế độ làm sạch ]

Một xi lanh khí nén điều khiển lưỡi gạt chuyển động tịnh tiến theo chiều dọc để làm sạch phần tử lọc. Trong hành trình xuống, tạp chất bị lưỡi gạt đẩy về phía đáy của vỏ lọc, nơi các tạp chất có mật độ cao lắng xuống buồng thu gom cặn bẩn. Trong hành trình lên, các tạp chất còn sót lại bị gạt bỏ và đẩy về phía đỉnh của phần tử lọc; các tạp chất này sau đó được dòng chảy chất lỏng cuốn trôi, quay trở lại qua lưỡi gạt, quay trở lại bề mặt bên trong của phần tử lọc và sau đó bị gạt bỏ trong hành trình xuống tiếp theo. Mỗi chu kỳ làm sạch bao gồm nhiều hành trình; sau khi bề mặt của phần tử lọc được làm sạch, khả năng lọc của nó được phục hồi. Quá trình lọc tiếp tục không bị gián đoạn trong quá trình làm sạch.



[Chế độ xả ]

Sau nhiều chu kỳ làm sạch, khi tạp chất đã tích tụ đến một thể tích nhất định, van xả được mở định kỳ để đẩy chất lỏng thải có nồng độ tạp chất cao ra ngoài; nếu cần thiết, các tạp chất này cũng có thể được thu hồi.



Mô hình bộ lọc	Đường kính trong bộ lọc.	Chiều cao bộ lọc	Độ dày	Độ chính xác lọc
HT-D219	250mm	1000mm	3mm	20 micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Khe hở có độ chính xác cao: Tối thiểu 20 micron.
2) Mức độ tự động hóa cao: Có thể hoạt động liên tục trên đường ống, không cần làm sạch thủ công thường xuyên.
3) Cấu trúc thép không gỉ: chống ăn mòn và chống gỉ.
4) Không có vật tư tiêu hao: Tiết kiệm chi phí vật liệu lọc và chi phí môi trường.
