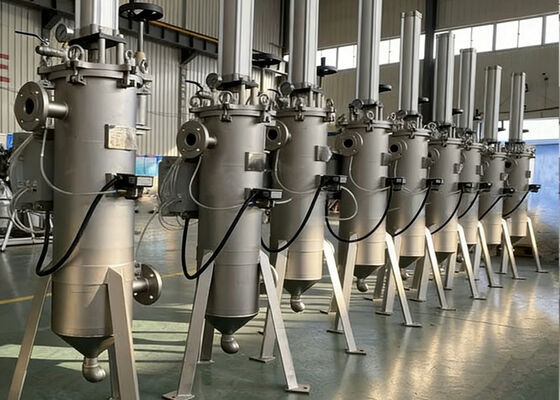

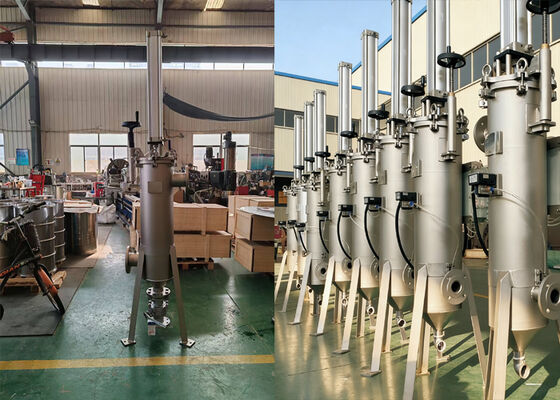

Bộ lọc tự làm sạch loại máy cạo khí nén tự động cho ngành hóa chất



Bộ lọc tự làm sạch loại cạp khí nén là một thiết bị lọc hiệu suất cao. Nó sử dụng cấu trúc cạp cơ học để tự động loại bỏ các hạt bẩn khỏi thành bên trong của lõi lọc và cho phép lọc liên tục trực tuyến. Được phát triển chủ yếu cho các điều kiện làm việc có độ nhớt cao, nó có thể xử lý độ nhớt chất lỏng lên đến 800.000 mPa·s, với độ chính xác lọc từ 50 đến 1500 micron. Thiết bị lọc chất lỏng chính xác bằng cách nhanh chóng cạp sạch bụi bẩn khỏi bề mặt lõi lọc để loại bỏ hiệu quả một lượng lớn tạp chất, làm cho nó trở nên hoàn hảo cho việc lọc nước và các loại chất lỏng có độ nhớt khác nhau.



[Chế độ lọc ]

Chất lỏng đi vào qua cửa nạp. Một cạp hình đĩa được lò xo giữ ép chặt vào bề mặt bên trong của phần tử lọc, nằm ở đầu trên của nó. Chất lỏng đi qua cạp và chảy ra ngoài từ bề mặt bên trong của phần tử lọc; tạp chất bị giữ lại trên bề mặt bên trong này, trong khi chất lỏng đã lọc thoát ra qua cửa xả. Theo thời gian, tạp chất tích tụ dần và áp suất chênh lệch tăng lên; do đó, phần tử lọc được làm sạch khi đạt đến ngưỡng áp suất chênh lệch đã đặt trước hoặc theo các khoảng thời gian đã lên lịch.



[Chế độ làm sạch ]

Một xi lanh khí nén điều khiển cạp chuyển động dọc theo chiều tới và lui để làm sạch phần tử lọc. Trong hành trình xuống, tạp chất bị cạp đẩy về phía đáy vỏ lọc, nơi các tạp chất có mật độ cao lắng xuống khoang thu gom cặn bẩn. Trong hành trình lên, các tạp chất còn sót lại được cạp sạch và đẩy về phía đỉnh của phần tử lọc; các tạp chất này sau đó được dòng chảy chất lỏng cuốn trôi, quay trở lại qua cạp, quay trở lại bề mặt bên trong của phần tử lọc và sau đó được cạp sạch trong hành trình xuống tiếp theo. Mỗi chu kỳ làm sạch bao gồm nhiều hành trình; sau khi bề mặt của phần tử lọc được làm sạch, khả năng lọc của nó được phục hồi. Quá trình lọc tiếp tục không bị gián đoạn trong quá trình làm sạch.



[Chế độ xả ]

Sau nhiều chu kỳ làm sạch, khi tạp chất tích tụ đến một thể tích nhất định, van xả được mở định kỳ để đẩy chất lỏng thải chứa nồng độ tạp chất cao ra ngoài; nếu cần thiết, các tạp chất này cũng có thể được thu hồi.



Mô hình bộ lọc	Đường kính trong bộ lọc.	Chiều cao bộ lọc	Độ dày	Độ chính xác lọc
HT-D219	250mm	1000mm	3mm	20 micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Khe hở có độ chính xác cao: Tối thiểu khe hở 20 micron.
2) Mức độ tự động hóa cao: Có thể hoạt động trực tuyến liên tục, không cần làm sạch thủ công thường xuyên.
3) Cấu trúc thép không gỉ: chống ăn mòn và gỉ sét.
4) Không có vật tư tiêu hao: Tiết kiệm chi phí vật liệu lọc và chi phí môi trường.
