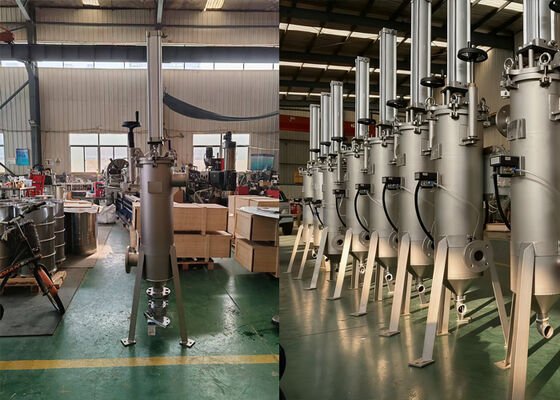

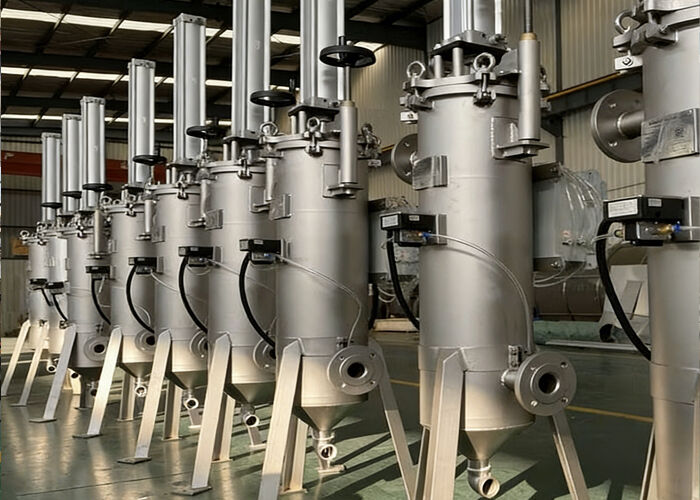

Vỏ bộ lọc tự làm sạch Autoi bằng khí nén



Bộ lọc tự làm sạch bằng bàn chải khí là thiết bị lọc hiệu quả cao, tự động loại bỏ các tạp chất dạng hạt khỏi bề mặt bên trong của phần tử lọc thông qua cơ chế cạo cơ học, cho phép lọc liên tục trực tuyến. Chủ yếu được thiết kế cho các ứng dụng có độ nhớt cao, bộ lọc này có thể xử lý độ nhớt lên tới 800.000 mPa ·s và cung cấp phạm vi độ chính xác lọc từ 50 đến 1500 micron. Nó thực hiện
việc lọc chính xác bằng cách nhanh chóng cạo các tạp chất ra khỏi bề mặt của phần tử lọc, do đó loại bỏ hiệu quả một lượng lớn chất gây ô nhiễm; nó lý tưởng để lọc cả nước và nhiều loại chất lỏng có độ nhớt cao.



[Chế độ lọc]

Chất lỏng đi vào qua cửa nạp. Một bàn chải dạng đĩa được lò xo giữ ép chặt vào bề mặt bên trong của phần tử lọc, nằm ở đầu trên của nó. Chất lỏng đi qua bàn chải và chảy ra từ bề mặt bên trong của phần tử lọc; các tạp chất bị giữ lại trên bề mặt bên trong này, trong khi chất lỏng đã lọc thoát ra qua cửa xả. Theo thời gian, các tạp chất dần dần tích tụ và áp suất chênh lệch tăng lên; do đó, phần tử lọc được làm sạch khi đạt đến ngưỡng áp suất chênh lệch cài đặt trước hoặc theo các khoảng thời gian đã lên lịch.



[Chế độ làm sạch]

Một xi lanh khí nén điều khiển bàn chải chuyển động thẳng đứng qua lại để làm sạch phần tử lọc. Trong hành trình xuống, các tạp chất bị bàn chải đẩy về phía đáy của vỏ lọc, nơi các tạp chất có mật độ cao lắng xuống buồng thu gom cặn bẩn. Trong hành trình lên, các tạp chất còn sót lại được cạo sạch và đẩy về phía đỉnh của phần tử lọc; các tạp chất này sau đó được rửa trôi bởi dòng chất lỏng chảy qua, quay trở lại bề mặt bên trong của phần tử lọc và sau đó được cạo sạch trong hành trình xuống tiếp theo. Mỗi chu kỳ làm sạch bao gồm nhiều hành trình; sau khi bề mặt của phần tử lọc được làm sạch, khả năng lọc của nó được phục hồi. Quá trình lọc tiếp tục không bị gián đoạn trong quá trình làm sạch.



[Chế độ xả]

Sau nhiều chu kỳ làm sạch, khi các tạp chất đã tích tụ đến một thể tích nhất định, van xả được mở định kỳ để đẩy chất lỏng thải có nồng độ tạp chất cao ra ngoài; nếu cần, các tạp chất này cũng có thể được thu hồi.



Mô hình bộ lọc	Đường kính trong bộ lọc.	Chiều cao bộ lọc	Độ dày	Độ chính xác lọc
HT-D219	250mm	1000mm	3mm	20 micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Khe hở có độ chính xác cao: Tối thiểu khe hở 20 micron.
2) Mức độ tự động hóa cao: Có thể hoạt động trực tuyến liên tục, không cần làm sạch thủ công thường xuyên.
3) Cấu trúc thép không gỉ: chống ăn mòn và gỉ sét.
4) Không có vật tư tiêu hao dùng một lần: Tiết kiệm chi phí vật liệu lọc và chi phí môi trường.
