Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Khu vực đông khô: | 3,15㎡ | Các lớp kệ: | 7+1 |
|---|---|---|---|
| Phạm vi nhiệt độ của kệ: | -50oC-+70oC | Khả năng giữ nước: | 60kg |
| Tối thiểu. Nhiệt độ của bình ngưng: | ≤-75oC | Phong cách làm mát: | làm mát không khí |
| Làm nổi bật: | Không khí làm mát silicone dầu đông khô,Máy làm khô đông lạnh dầu silicone 60kg / lô,Máy sấy đông dầu silicone 3m2 |
||

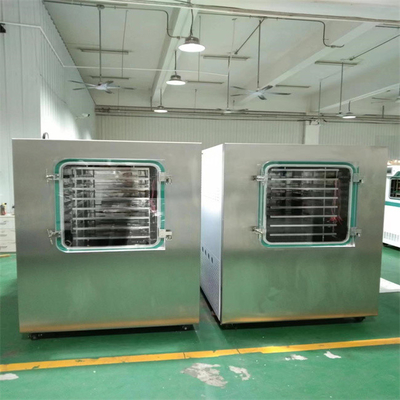

HT-300FDAMáy sấy đông lạnhMục đích:
Máy sấy đông lạnh chân không được sử dụng rộng rãi trong y học, dược phẩm, nghiên cứu sinh học,Hóa chấtcông nghiệp, thực phẩm và các lĩnh vực khác. Các mặt hàng đông khô rất dễ bảo quản trong thời gian dài. Sau khi thêm nước, chúng có thể trở lại trạng thái trước khi đông khô và duy trì các đặc tính sinh hóa ban đầu.
HT-3Các tính năng chính của máy sấy đông lạnh 00FDA
* Cửa trong suốt của thùng sấy được làm bằng chất liệu acrylic hàng không, không bám dính, độ bền cao và không rò rỉ. Quá trình thay đổi vật liệu có thể được quan sát rõ ràng trong quá trình vận hành.
* Máy nén thương hiệu nhập khẩu, ổn định và ít tiếng ồn.
* Thương hiệuBơm chân khôngvới tốc độ bơm cao và tiếng ồn thấp.
* TrướcSấy đông lạnhđược thực hiện tại chỗ, giúp giảm bớt thao tác rườm rà trong quá trình sấy và thực hiện tự động hóa quá trình sấy thăng hoa.
* Mô phỏng giao diện cửa sổ vận hành, phản ánh sinh động trạng thái hoạt động của từng bộ phận và hiển thị các thông số vận hành hiện tại của từng bộ phận dưới dạng kỹ thuật số.
* Dầu silicon được sử dụng làm môi trường tuần hoàn, có độ chính xác kiểm soát nhiệt độ cao, chênh lệch nhiệt độ kệ 1oC và hiệu quả sấy khô đồng đều.
* Nhiệt độ đóng băng trước của kệ có thể điều chỉnh, kiểm soát, dò dẫm, thử nghiệm thí điểm và quy trình sản xuất.
* Thiết kế tách biệt giữa buồng khô và buồng bẫy lạnh không chỉ hiện thực hóa tiêu chuẩn của máy thí điểm cấp thuốc mà còn cải thiện đáng kể hiệu quả và công suất thu nước.
* Nhiều bộ chương trình có thể được lưu trữ. Mỗi chương trình có thể được lập trình để cài đặt phần đông lạnh trước và phần sấy khô. Các thông số của chương trình có thể được sửa đổi trong quá trình vận hành máy sấy đông lạnh, đồng thời có thể ghi lại đường cong sấy và dữ liệu.
Màn hình cảm ứng 10 inch vận hành, bộ điều khiển công nghiệp PLC, hiển thị đường cong sấy;
Ø Khay vuông không dễ biến dạng, dễ vận hành và dễ sử dụngLau dọn;
Ø được trang bị lạm phátVan, có thể chứa đầy khí trơ khô;
Ø cấp độ người dùng và mật khẩu có thể được đặt để quản lý hoạt động phi tập trung;
nó có thể chứa đầy nitơ hoặc khí trơ để bảo quản sau khi sấy khô.
Ø Hệ thống điều khiển tự động sấy đông:
Øhệ thống kiểm soát nhiệt của lớp bảng:
Bảo vệ chu trình nhiệt, vật liệu gia nhiệt đặc biệt, thuật toán điều khiển PID mờ.
Thuật toán điều khiển tối ưu đường cong đông khô có thể kiểm soát tốc độ gia nhiệt của mẫu ở các giai đoạn thăng hoa và sấy phân tích.
Sử dụng màn hình cảm ứng công nghiệp, có khả năng tương tác tốt giữa người và máy, dễ hiểu và có thể vận hành dễ dàng mà không cần hướng dẫn sử dụng.
ØLựa chọn chế độ thủ công và tự động:
Chế độ thủ công được sử dụng để khám phá các thông số của quy trình (sự can thiệp mạnh mẽ của con người) và chế độ tự động được sử dụng trong giai đoạn trưởng thành của quy trình. Một thao tác chính rất đơn giản và thuận tiện.
ØHệ thống ghi dữ liệu:
Hệ thống ghi dữ liệu thông minh có thể ghi lại dữ liệu vận hành của các bộ phận khác nhau trong thời gian thực và tạo đường cong, đồng thời duyệt và in dữ liệu ở mọi nơi thông qua máy tính và các hoạt động khác nhau, thuận tiện cho việc tối ưu hóa quy trình và xác minh hiệu quả sấy khô;
Lưu trữ cơ sở dữ liệu PC. Lượng dữ liệu được lưu trữ liên quan đến dung lượng sử dụng của ổ cứng máy tính (tùy chọn).
ØChế độ rã đông:
Việc rã đông bằng điện của bẫy lạnh giúp cải thiện tốc độ rã đông và độ an toàn thông qua hai chế độ điều khiển nhiệt độ và thời gian;
ØCác chức năng tùy chọn (được tính phí riêng):
Hệ thống điều chỉnh chân không: độ chân không được điều chỉnh trong quá trình thăng hoa và sấy phân tích để tránh tạo bọt, thổi chai và tăng hiệu quả đông khô của các chất đặc biệt. (không bắt buộc)
Giao diện hệ thống sục khí áp suất âm tùy chọn, bộ phận lọc 0,2 μM tích hợp để giảm ô nhiễm thứ cấp cho mẫu và có thể lấp đầy nitơ hoặc khí trơ; (không bắt buộc)
* Màn hình màu lớn 10 inch giúp vận hành thiết bị dễ dàng hơn (tùy chọn);
Thiết bị đầu cuối PC (máy tính) có thể giám sát từ xa trạng thái hoạt động của thiết bị, với khoảng cách giám sát tối đa 1,5 km (tùy chọn) và in đường cong và dữ liệu đông khô (tùy chọn)
*Chức năng đánh giá điểm cuối sấy đông khô; (không bắt buộc)
*Chức năng kiểm tra điểm Eutectic; (không bắt buộc)
* Cấp độ người dùng và mật khẩu có thể được đặt để quản lý hoạt động phi tập trung.
* Nó có thể chứa đầy nitơ hoặc khí trơ để bảo quản sau khi sấy khô.
Bơm chân không thương hiệu nhập khẩu (tùy chọn);
Ngưng tụ làm mát bằng nước, nhiệt độ ổn định hơn, không bị ảnh hưởng bởi nhiệt độ môi trường (tùy chọn);
Chức năng hiệu chuẩn (tùy chọn):
Nhiệt độ và chân không có thể được hiệu chỉnh để đảm bảo độ chính xác của các giá trị đo được khi sử dụng lâu dài.
Chức năng truy vấn đường cong đông khô (có thể truy vấn đường cong nhiệt độ và chân không để hỗ trợ tối ưu hóa quy trình và xác minh hiệu quả đông khô).

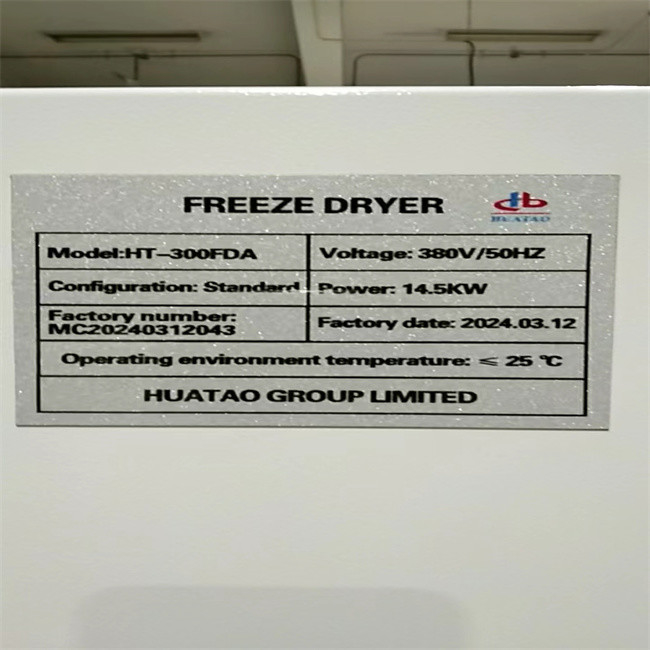

Bảng thông số kỹ thuật máy sấy đông lạnh HT-300FDA:
|
结构标准 Cấu trúc của tiêu chuẩn |
技术参数 Thông số kỹ thuật |
备注 nhận xét |
|
| 基础设施cơ sở hạ tầng | |||
|
搁板有效面积 Khu vực kệ hiệu quả |
3,15㎡ | ||
|
最大捕水量 Lượng nước bắt tối đa |
60Kg/批 | ||
|
电源 Nguồn điện |
380V/50Hz | ||
|
外形尺寸 hình dạng |
2550*1200*1850mm | ||
|
最大盘装液体 Đĩa chất lỏng lớn nhất |
31,5L | ||
|
装机功率 Nguồn điện lắp đặt |
14,5Kw | 380V/50Hz | |
|
整机结构 Cấu trúc toàn bộ máy |
一体式 mảnh phun |
||
|
箱体外包 Trường hợp thuê ngoài |
喷塑 Sơn phun |
||
|
重量 cân nặng |
1500Kg | ||
| 仓体(干燥室)Thân thùng (buồng sấy) | |||
|
仓体材料 Chất liệu thân thùng |
SUS304/厚 5mm | ||
|
门锁方式 Loại khóa cửa |
手柄门锁 Tay nắm khóa cửa |
||
|
开启角度 Góc mở |
＞110 度 | ||
|
仓门材料 Vật liệu làm cửa nhà kho |
ACRYLIC | ||
|
保温材料 Vật liệu giữ nhiệt |
聚氨酯发泡+保温材料 聚氨酯发泡+保温材料 Bọt Polyurethane + vật liệu cách nhiệt |
||
| kệ 板层 | |||
|
板层材质 Vật liệu tấm lớp |
SUS304 | ||
|
板层数目(块) Số lớp (khối) |
7+1 | ||
|
不锈钢托盘 Khay inox |
SUS304 | ||
|
板层间距 Khoảng cách giữa các lớp |
70mm | ||
|
板层尺寸(长*宽*高) Kích thước tấm khoảng cách lamellar (chiều dài * chiều rộng * chiều cao) |
500mm * 900mm | ||
|
板层最低温度 Nhiệt độ thấp nhất của tấm |
-50oC | ||
|
板层最高温度 Nhiệt độ tối đa của |
+70oC | ||
|
板层温度均匀性 Độ đồng đều nhiệt độ của |
±1oC(平衡后) | ||
|
加热功率 Sức mạnh sưởi ấm |
3Kw/220V/50Hz | ||
|
板层平整度 Độ phẳng của lớp ván |
±0.5mm/m | ||
|
防护栏 Hàng rào bảo vệ |
板层的侧面,背面装有防护栏,以 防止托盘超出板层之外 Lan can bảo vệ được lắp đặt ở hai bên và mặt sau của lớp ván để ngăn khay vượt quá lớp ván |
||
| 捕水仓(冷阱)Bẫy nước (bẫy lạnh) | |||
|
捕水仓材料 Vật liệu bể chứa nước hứng |
SUS304 | ||
|
捕水仓形状 Hình dạng của bẫy |
圆形 Thông tư |
||
|
盘管材料 Vật liệu cuộn |
紫铜管 Ống đồng |
||
|
盘管形式 Dạng cuộn |
盘管 xôn xao |
||
|
除霜方式 Cách rã đông |
电化霜 Rã đông điện |
||
|
温度传感器 Cảm biến nhiệt độ
|
Pt100 | ||
|
最大捕水量 Lượng nước bắt tối đa |
60kg/批 | ||
|
冷阱最低温度 Nhiệt độ tối thiểu của bẫy lạnh |
＜-75oC(空载) | ||
| 制冷机组Đơn vị làm lạnh | |||
|
压缩机型号及数量 Loại và số lượng máy nén |
法国泰康TAG2522Z Pháp Taikang TAG2522Z |
两台 | |
|
压缩机型号及数量 Loại và số lượng máy nén |
8,8Kw(2台) | ||
|
机组功率 Đơn vị điện |
混合环保制冷剂 Hỗn hợp chất làm lạnh thân thiện với môi trường |
适量 | |
|
制冷剂 chất làm lạnh |
定制 tùy biến |
2 giờ | |
|
散热器 tản nhiệt |
派尔克 Parker |
1 | |
|
储液器 Hồ chứa nước |
丹佛斯083S Danfoss083s |
2 giây | |
|
干燥过滤器 Bộ lọc sấy |
卓尔55824 Trác Nhi 55824 |
1 | |
|
油分离器 |
浙江圣松40D Chiết Giang Shengsong 40D |
2 giây | |
|
板式换热器 Bộ trao đổi nhiệt dạng tấm |
丹佛斯手动 KP5+自动 KP5 Hướng dẫn sử dụng Danfoss KP5+tự động KP5 |
各1个 | |
|
压力控制器 Bộ điều khiển áp suất |
丹佛斯 Danfoss |
2 giây | |
|
电磁阀 Van điện từ |
瑞士 BAR35++ BAR Thụy Sĩ35++ |
4 giây | |
|
高压表 Đồng hồ đo áp suất cao |
丹佛斯 Danfoss |
3 giây | |
|
膨胀阀 Van giãn nở |
Φ10,φ8,φ12 |
适量 số tiền thích hợp |
|
| Hệ thống chân không | |||
|
真空泵型号 Loại bơm chân không |
Bsv系列(浙江) Dòng Bsv (Chiết Giang) |
1 năm | |
|
真空传感器 Cảm biến chân không |
成都睿宝 Thành Đô Thụy Bảo |
||
|
极限真空度 chân không cuối cùng |
5Pa(真空度可控制,防止物料吹瓶起泡) 5Pa (độ chân không có thể kiểm soát để tránh tạo bọt vật liệu trong quá trình thổi chai) |
空载 | |
| 循环系统hệ tuần hoàn | |||
|
管道材料 Vật liệu đường ống |
SUS304 dây chuyền sản xuất Ống thép không gỉ SUS304 |
||
|
循环泵 Bơm tuần hoàn |
丹麦格兰富 Đan Mạch GRUNDFOS |
1 năm | |
|
循环流体采用 Chất lỏng tuần hoàn |
硅油 Dầu silicon |
||
|
加热速率 Tốc độ gia nhiệt |
＞1oC/phút | ||
|
加热方式 Chế độ sưởi ấm |
电加热管1kw/根 Ống sưởi điện 1kw/cái |
3 | |
|
温度计算方式 Phương pháp tính nhiệt độ |
PID | ||
|
管道材料 Vật liệu đường ống |
SUS304 dây chuyền sản xuất SUS304 dây chuyền sản xuất Ống thép không gỉ SUS304 |
||
|
10寸彩色触摸屏控制,可储存上千种程序,每个程序可程序化设定预冻段和干燥段,冷冻干燥机在运行过程中可修改程序参数,并记录最后的干燥曲线.可显示样品温度曲线, 隔板温度曲线,冷阱温度曲线及真空度曲线.可以实现Bạn có thể làm được điều đó. Điều khiển màn hình cảm ứng màu 10 inch, có thể lưu trữ nhiều chương trình, mỗi chương trình có thể được lập trình để đặt phần đông lạnh và sấy khô trước. Máy đông khô có thể sửa đổi các thông số chương trình trong quá trình vận hành và ghi lại đường cong sấy cuối cùng. Có thể hiển thị đường cong nhiệt độ mẫu, đường cong nhiệt độ phân vùng, đường cong nhiệt độ bẫy lạnh và đường cong độ chân không. Có thể xuất dữ liệu quy trình đông khô từ ổ USB. Xem dữ liệu đông khô trên máy tính. Chức năng báo động và kiểm soát bảo vệ khác nhau. |
|||
|
控制软件 Phần mềm điều khiển |
Bắc Kinh |
1 năm | |
|
液晶屏 màn hình LCD |
昆仑通态10寸 Kunlun Tongshi 10 inch |
1 năm | |
| PLC |
台湾永宏 Đài Loan Yonghong |
1 năm | |
|
开关电源 Phần mềm điều khiển |
HF100W-TA | 1 | |
|
32A công tắc khí 32A |
GHNTDZ47LE-40 | 1 | |
|
真空泵电源插座 Ổ cắm điện bơm chân không |
AC30-16A | 1 | |
|
固态继电器 Rơle trạng thái rắn |
MGR-1D4825 | 3 | |
|
交流接触器 Công tắc tơ AC |
máy phát điện LC1-D1810/1210 Schneider LC1-D1810/1210 |
4 | |
|
12P thiết bị đầu cuối 12P |
TB-2512L | 1 | |
|
温度传感器 Cảm biến nhiệt độ |
PT100 |
8 |
|
