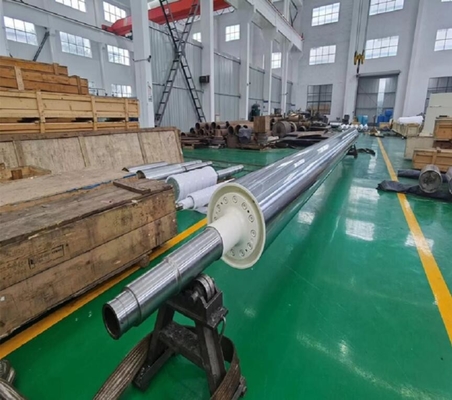

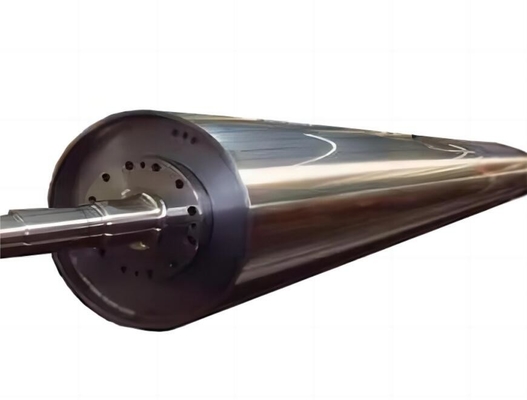

Đường cuộn làm mát bề mặt gương cho dây chuyền sản xuất phim BOPP và BOPET

Vòng làm mát cho dây chuyền sản xuất phim BOPP/BOPET

Hiện tại, cấu trúc bên trong của cuộn chuyển nhiệt được chia thành cài đặt dòng chảy đơn hai lớp và cài đặt dòng chảy hai lớp.Các môi trường bên trong là nước hoặc dầu chuyển nhiệtCác cấu trúc nội bộ của hai loại này là khác nhau, và các quy trình sản xuất cũng khác nhau.

1. Cấu trúc bên trong của cuộn chuyển nhiệt lưu lượng đơn mở rộng: Mẫu cuộn làm mát chuyển nhiệt này bao gồm một vỏ bên ngoài, một vỏ bên trong và một buffer xoắn ốc trên vỏ bên trong.Nước hoặc dầu nhiệt lưu thông từ ống vào ống nhiệt dòng chảy đơn bên trong, bắt đầu từ các bức tường bên kia, do đó loại bỏ nhiệt để đạt được mục đích oxy.

2Cấu trúc bên trong của cuộn dây dẫn nhiệt hai lớp dòng chảy kép: Mô hình cuộn dây dẫn nhiệt này bao gồm một vỏ bên ngoài,một vỏ bên trong và một vòng xoắn ốc trên vỏ bên trongDo đó, không giống như trên, cuộn dẫn nhiệt này áp dụng một dòng chảy kép lớp hai.Nước hoặc dầu nhiệt lưu thông từ ống dẫn vào ống truyền nhiệt thông qua dòng chảy bên trongHiệu quả kép của nó cao, quy trình sản xuất phức tạp và chi phí cao.

Các thông số sản phẩm

Xây dựng vỏ kép
Bụi bên trong và bên ngoài từ S355 (Q345B)
Hệ thống dòng chảy: các kênh giữa ống bên trong và ống bên ngoài được tách bằng các vòng xoắn dẫn hàn
Xây dựng đĩa/cánh: Các trục thu nhỏ và hàn và các đĩa bên từ Q345B
Bề mặt cuộn: phủ crôm, phủ gốm

Yêu cầu và độ khoan dung tĩnh và động: Hình trụ ≤0,1mm, không tròn ≤0,1mm, cân bằng động G2.5
